機械設備予兆保全
異常監視

機械設備予兆保全

振動データの長期モニタリング
機器・設備の故障を未然に防止

FASTIO につながった振動センサーから送られるデータを、API を介して外部サービスに提供。メンテナンスタービンやポンプ、ベルトコンベアなど、工場で稼働する機械設備の振動を定期的に計測することで、機械の劣化状態診断やメンテナンスアクションの管理が可能です。

機器構成例

  • 機器構成例

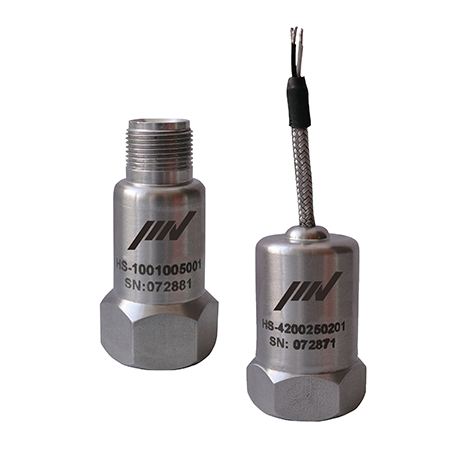

    センサー
  • 機器構成例

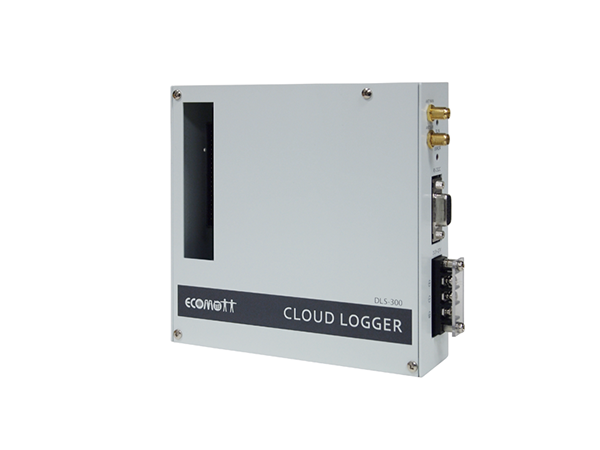

    IoTデバイス
  • 機器構成例
    アンテナ

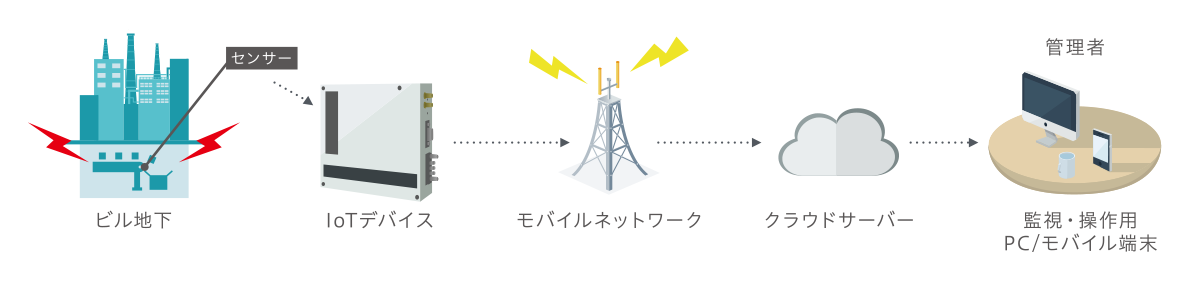

システム構成図

システム構成図

現地に設置したセンサーおよびゲートウェイ端末により、検知データをセキュアーなネットワーク環境を通じてクラウドサーバーに収集・保存します。また、複数のセンサーを組み合わせることで、防犯効果を高めることが可能となります。
お客さまはスマートフォンやパソコンから管理用Webサイトにアクセスし、IDとパスワードを入力してクラウドサーバー上に保存されたセンサー検知情報を確認できます。

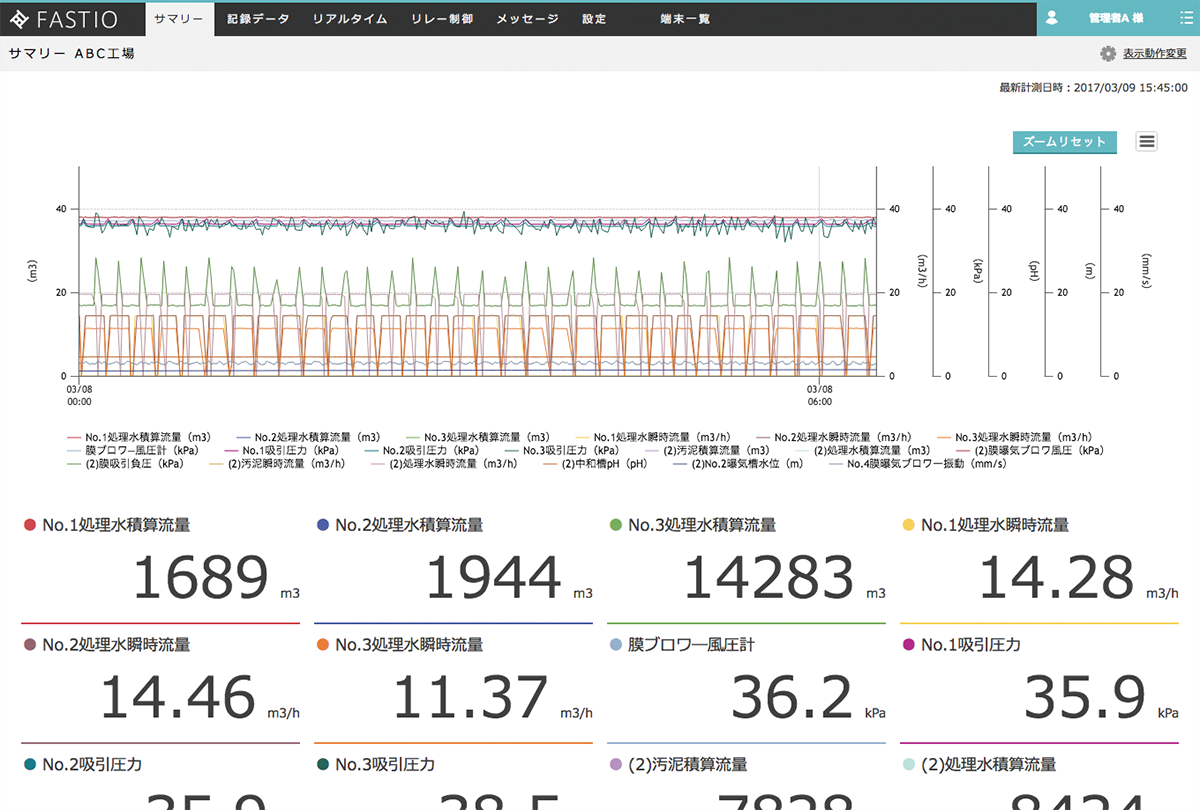

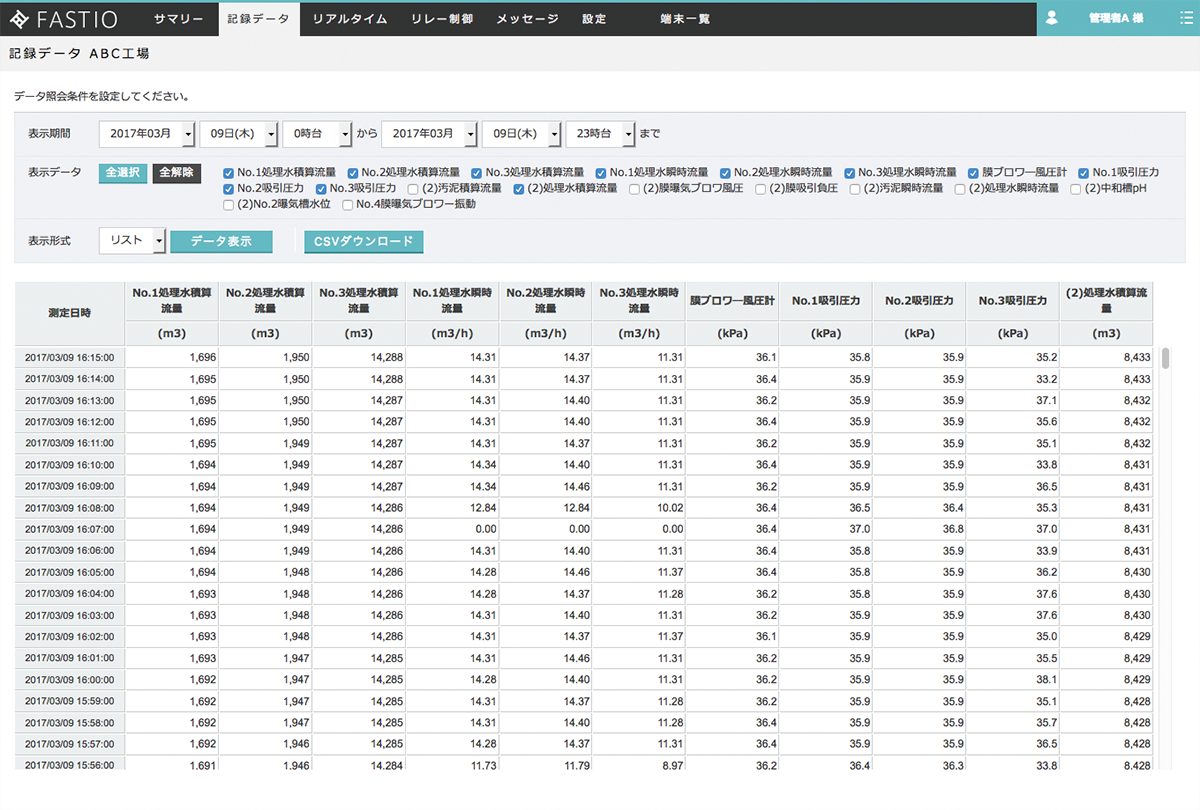

管理画面

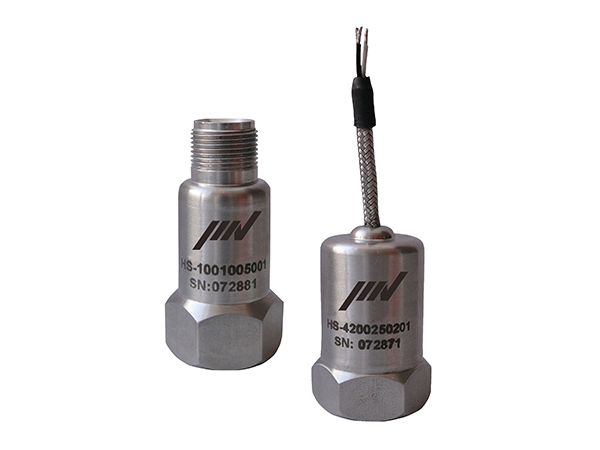

振動ピックアップ（VP-420/VP-421/VP-422） 仕様

仕様
出力種別/型式 速度(速度電流出力)
VP-420		 速度(電流出力)＋加速度
波形（電圧出力）VP-421		 加速度(電流出力)
VP-422
振動数範囲 10Hz～１kHz,
±5%(ISO10816)		 10Hz～１kHz,
±5%(ISO10816)		 10Hz～5kHz, ±3db
測定レンジ 10,20,25,50,
100 mm/s rms		 10,20,25,50,
100 mm/s rms		 9.8,19.6,49,98,
980 m/s2 rms
振動数範囲 4～20 mA/0～
フルスケール		 4～20 mA/0～
フルスケール
加速度波形：5mV/(m/s2)
10.2mV/(m/s2)		 4～20 mA/0～
フルスケール
供給電圧 DC15～30 V, 30 mA以上
質量 約150 g（ケーブル除く）

設置事例

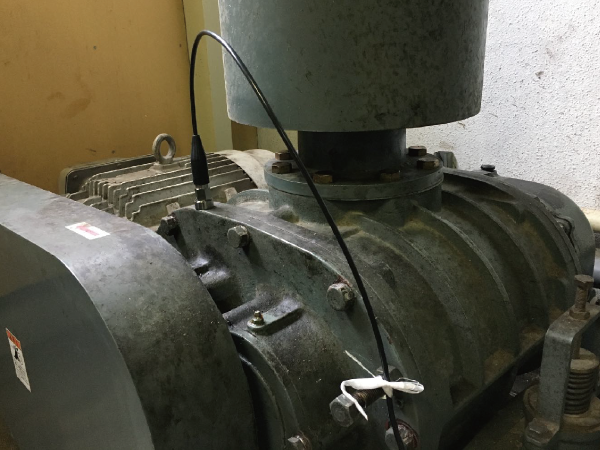

  • 振動ピックアップ設置の様子

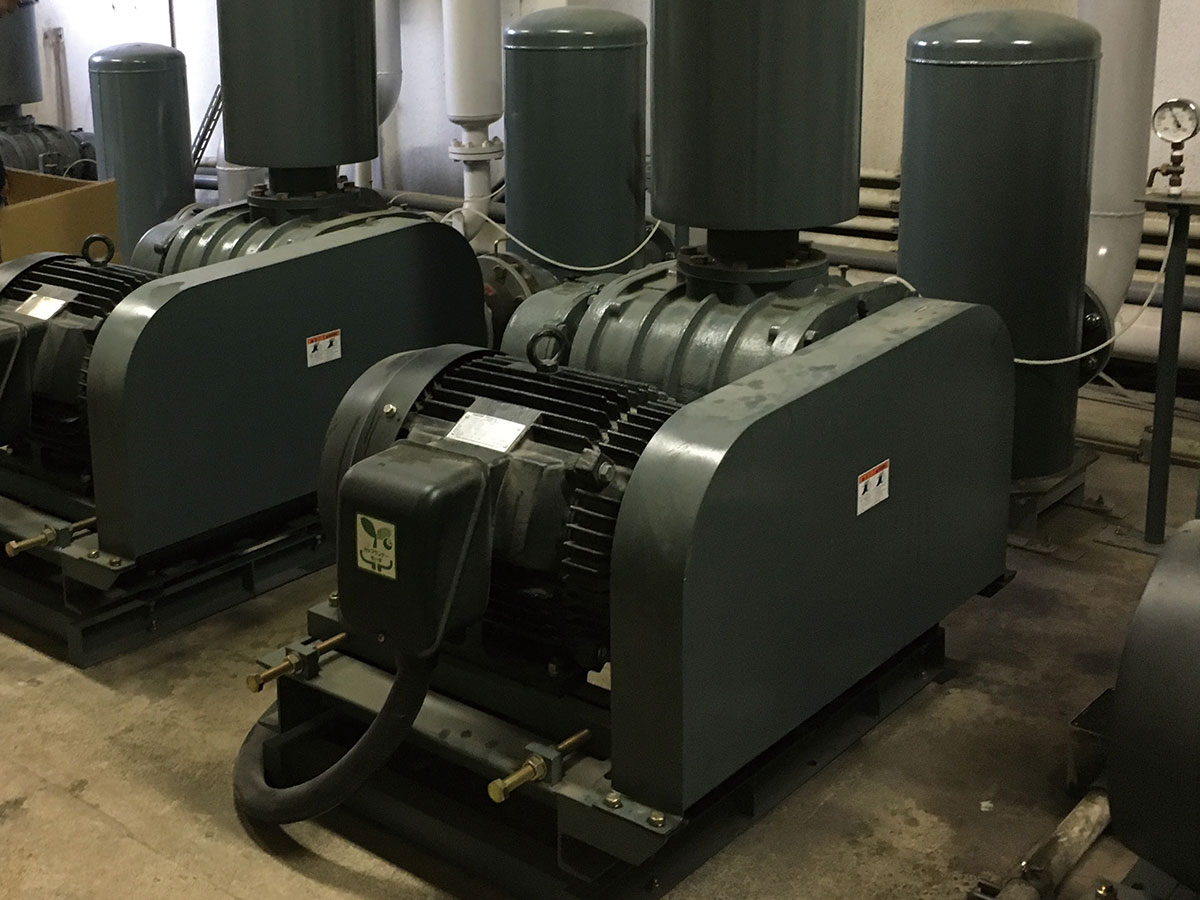

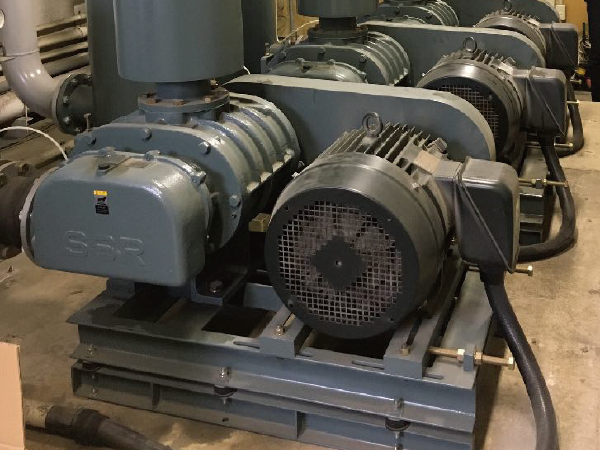

  • ブロワー

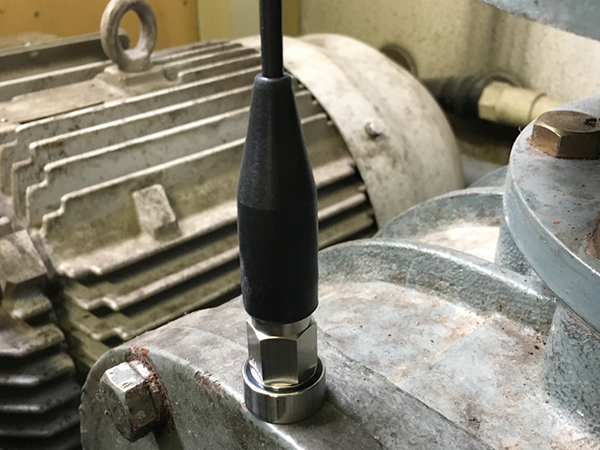

  • 振動ピックアップ取付部
