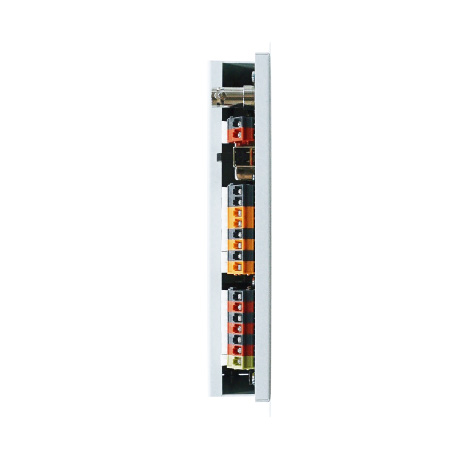

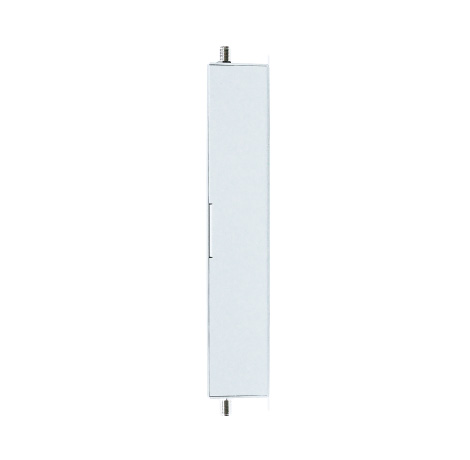

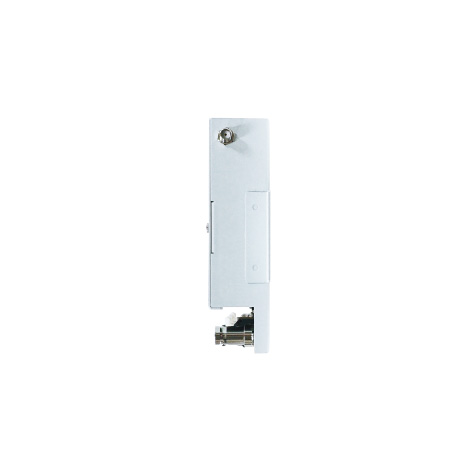

製品概要
LTE通信対応 接点・画像伝送端末「GLANIX LTE」
無電圧接点信号および静止画映像をLTE回線でクラウドに送受信
「GLANIX LTE」は、KDDIのCRG回線を用いた接点出力制御や映像信号の情報通信を行う端末です。 無電圧接点の入出力信号に関して情報を送受信し、静止画情報をクラウドサーバーに送信します。
型式:RSX450-R22VL
システム概要図
特長
-
- 遠隔監視・遠隔操作を実現
- 2入力、2出力の接点を持ち、遠隔で警報監視や端末制御を行うことができます。また、搭載されたLTE通信モジュールはKDDIのCRG回線を介してクラウドサーバに接続するため、セキュアで応答速度の速い通信で安心してご利用いただけます。
-
- ソーラー電源対応
- 低消費電流の実現によりソーラーパネル電源と組み合わせて利用できるため、電源供給の難しい場所でも単独で稼働させることが可能です。
また、電圧があらかじめ設定した値を下回ると警報を出して知らせるなど、バッテリー電圧監視としてもご利用いただけます。
-
- 防犯カメラと簡単接続
- 一般的なBNCコネクタのついた防犯カメラを接続できるため、パソコンやスマートフォンから撮影ボタンを押し、メールを送信するシステムなどが簡単に構築可能です。
-
- LTE高速通信回線に対応
- LTE回線による常時接続を利用することで、3G通信と比較した際の通信応答性が飛躍的に向上しました。
即時応答の求められるシチュエーションにおいて、より便利にご利用いただけます。

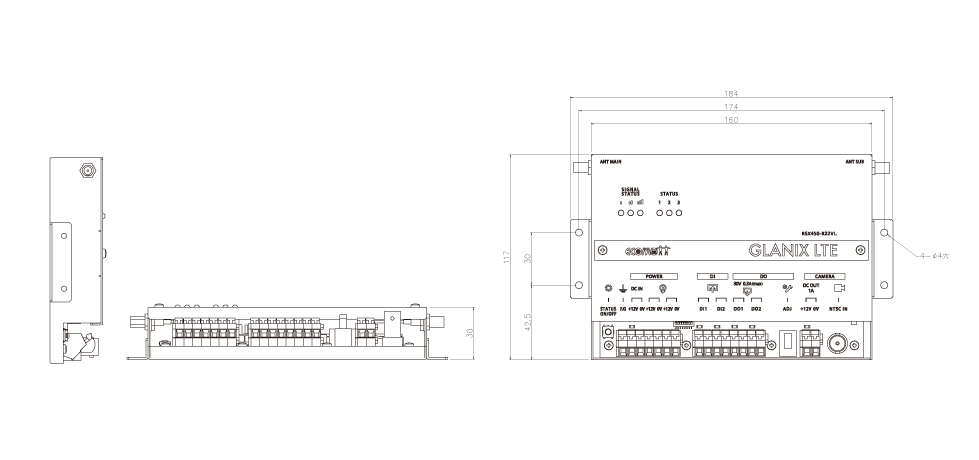

外形図
仕様
| 制御入力 | 入力点数 | 2点 (スクリューレス端子台) | ||
| 入力形式 | 無電圧接点またはオープンコレクタ信号 (フォトカプラにより絶縁) 接点ON/OFF : 5V 10mA | |||
| 制御出力 | 出力点数 | 2点 (スクリューレス端子台) | ||
| 出力形式 | 無電圧半導体接点 (フォトMOSリレー) | |||
| 接点容量 | 30V 0.3A (抵抗負荷) | |||
| 強制出力スイッチ | 接点出力ポートを強制的にON | |||
| 適合カメラ | 映像信号入力 | NTSC (BNCコネクタ) | ||
| カメラ用電源出力 | DC 12V 1A以下 (スクリューレス端子) | |||
| 通信 | 通信モジュール | KYM11 | ||
| 通信規格 | LTE | |||
| 機能 | 遠隔制御機能 | 接点出力制御、手動静止画取得、タイマー運転制御、出力時間設定 | ||
| 通知機能 | 起動通知、接点入力警報通知、電圧低下警報通知、緊急地震速報通知、災害避難情報通知 | |||
| 連動機能 | トリガー撮影機能 (接点入力とカメラ入力の連動) |
スケジュール撮影機能 (遠隔設定タイマーによる撮影) |
緊急地震速報 + 接点出力連動機能 災害避難情報 + 接点出力連動機能 |
|
| 電源 | 電源電圧 | DC 11 ~ 15V | ||
| 消費電流 | 通信時 : 約 500mA 待機時 : 約 50mA (省エネモード時) ※カメラ電源除く | |||
| 省エネモード | 内部ディップスイッチにより設定 | |||
| 環境条件 | 使用周囲温度 | -20 ~ 50℃ | ||
| 使用周囲湿度 | 10 ~ 90% (結露なきこと) | |||
| 使用環境 | 塵芥および大容量の電動機等の誘導ノイズが無いこと | |||
| 外観 | 外形寸法 | 160(W) × 117(D) × 30(H) mm (突起部含まず) | ||
| 質量 | 約600g | |||
ダウンロード
各製品は単体で販売していません。
弊社クラウドサービスと繋がるIoT機器としてサービス提供しています。
