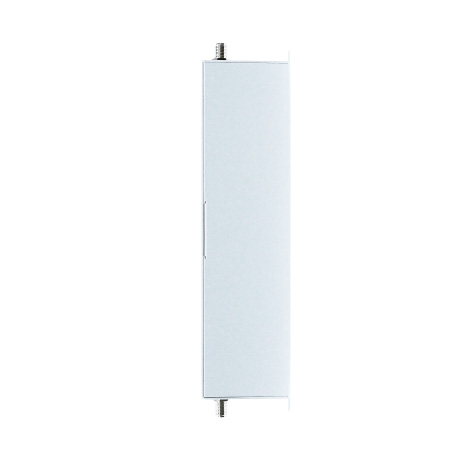

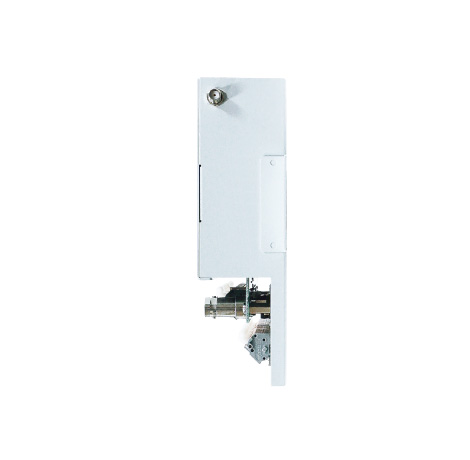

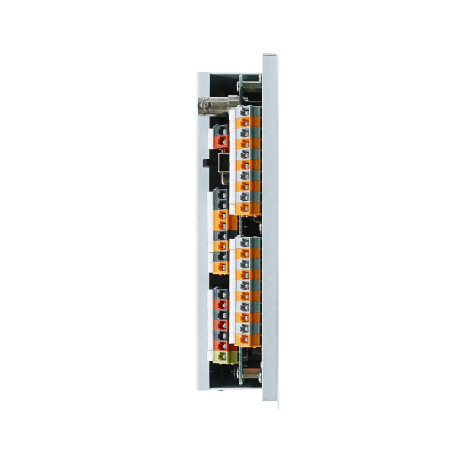

  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真

LTE通信対応 接点・画像伝送端末「GLANIX LTE EX」

無電圧接点信号および静止画映像をLTE回線でクラウドに送受信

「GLANIX LTE EX」は、KDDIのCRG回線を用いた接点出力制御や映像信号の情報通信を行う端末です。 無電圧接点の入出力信号に関して情報を送受信し、静止画情報をクラウドサーバーに送信します。
型式:RSX450-R22VL-EXT1

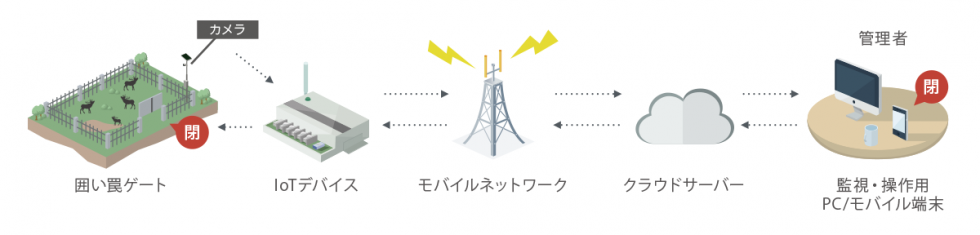

システム概要図
システム概要図
特長

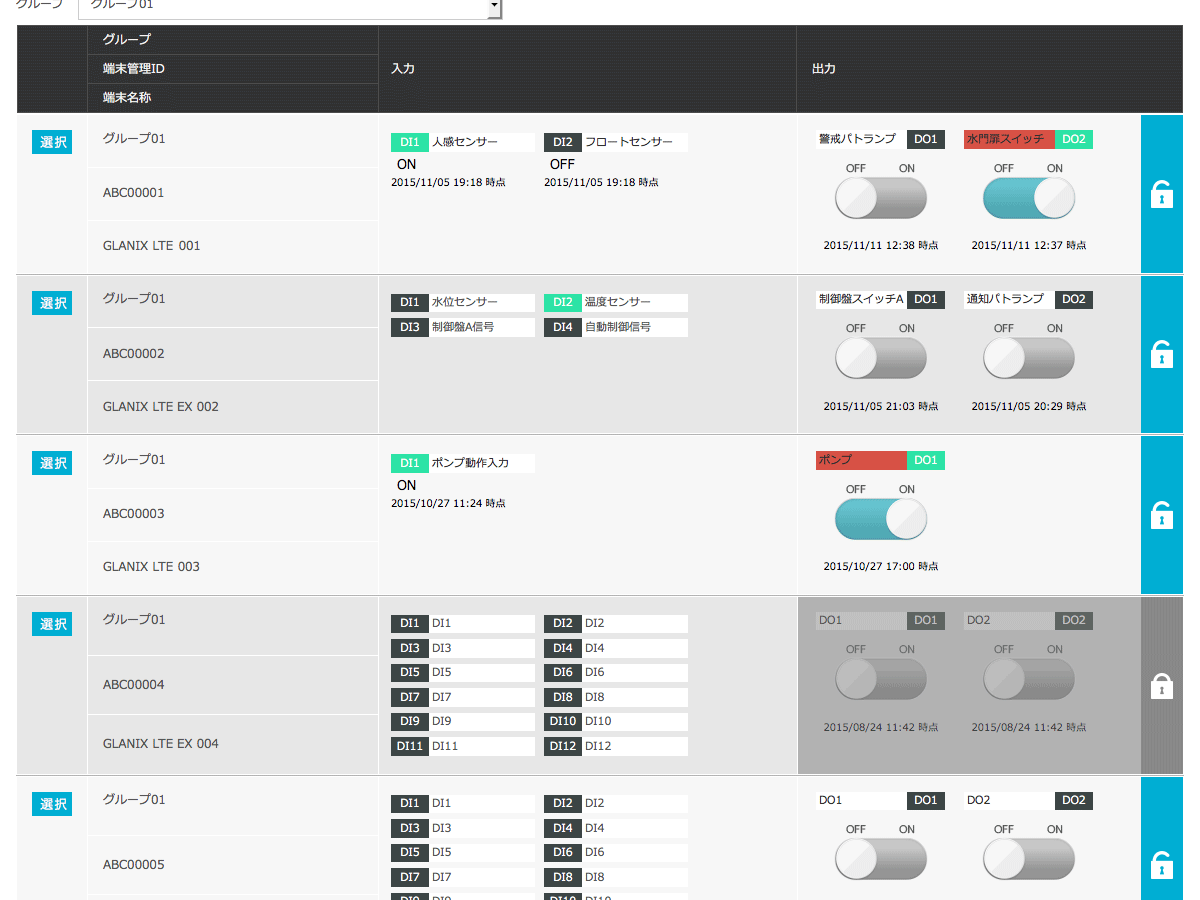

  • 遠隔監視・遠隔操作を実現
    12入力、2出力の接点を持ち、遠隔で警報監視や端末制御を行うことができます。また、搭載されたLTE通信モジュールはKDDIのCRG回線を介してクラウドサーバに接続するため、セキュアで応答速度の速い通信で安心してご利用いただけます。
  • より多くの接点監視に対応
    12点の入力に対応し、より多くの設備・センサーの監視を行うことができます。異常を細部に渡り監視する事で、不具合箇所の早期発見に繋がります。
    また、接点出力との連動が可能なため、どこかの入力が入った場合に出力をONにするなど、遠隔での監視・制御にも役立ちます。
  • 防犯カメラと簡単接続
    一般的なBNCコネクタのついた防犯カメラを接続できるため、パソコンやスマートフォンから撮影ボタンを押し、メールを送信するシステムなどが簡単に構築可能です。
  • LTE高速通信回線に対応
    LTE回線による常時接続を利用することで、3G通信と比較した際の通信応答性が飛躍的に向上しました。
    即時応答の求められるシチュエーションにおいて、より便利にご利用いただけます。

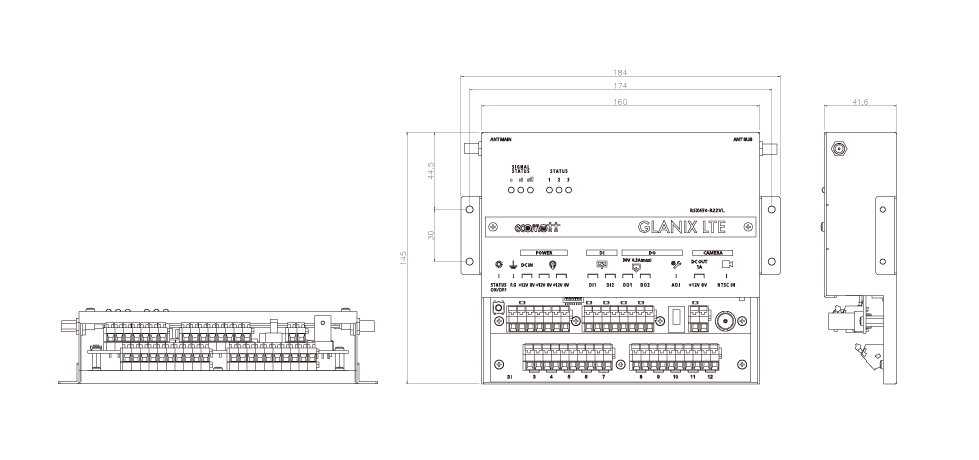

外形図
外形図
仕様
制御入力 入力点数 12点 (スクリューレス端子台)
入力形式 無電圧接点またはオープンコレクタ信号 (フォトカプラにより絶縁) 接点ON/OFF : 5V 10mA
制御出力 出力点数 2点 (スクリューレス端子台)
出力形式 無電圧半導体接点 (フォトMOSリレー)
接点容量 30V 0.3A (抵抗負荷)
強制出力スイッチ 接点出力ポートを強制的にON
適合カメラ 映像信号入力 NTSC (BNCコネクタ)
カメラ用電源出力 DC 12V 1A以下 (スクリューレス端子)
通信 通信モジュール KYM11
通信規格 LTE

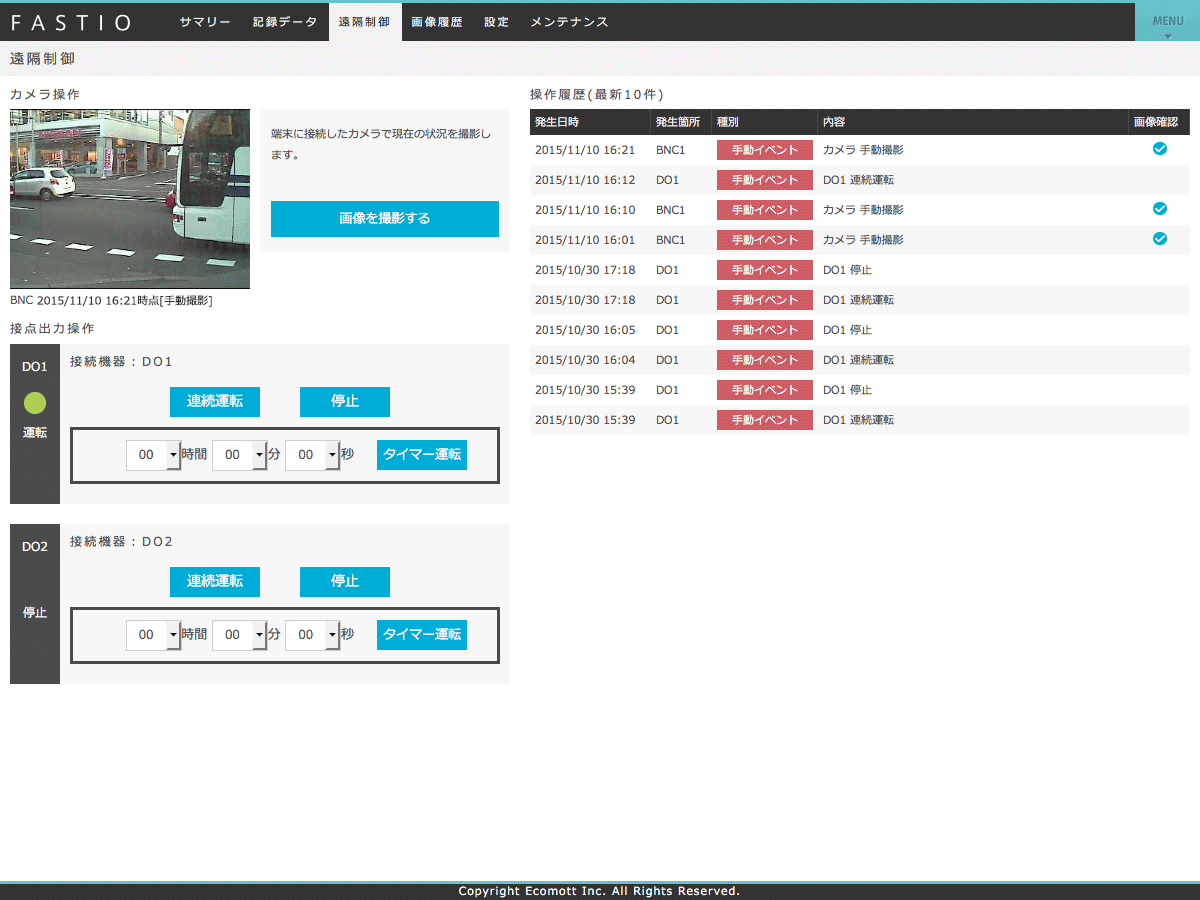

機能 遠隔制御機能 接点出力制御、手動静止画取得、タイマー運転制御、出力時間設定
通知機能 起動通知、接点入力警報通知、電圧低下警報通知、緊急地震速報通知、災害避難情報通知
連動機能 トリガー撮影機能
(接点入力とカメラ入力の連動)

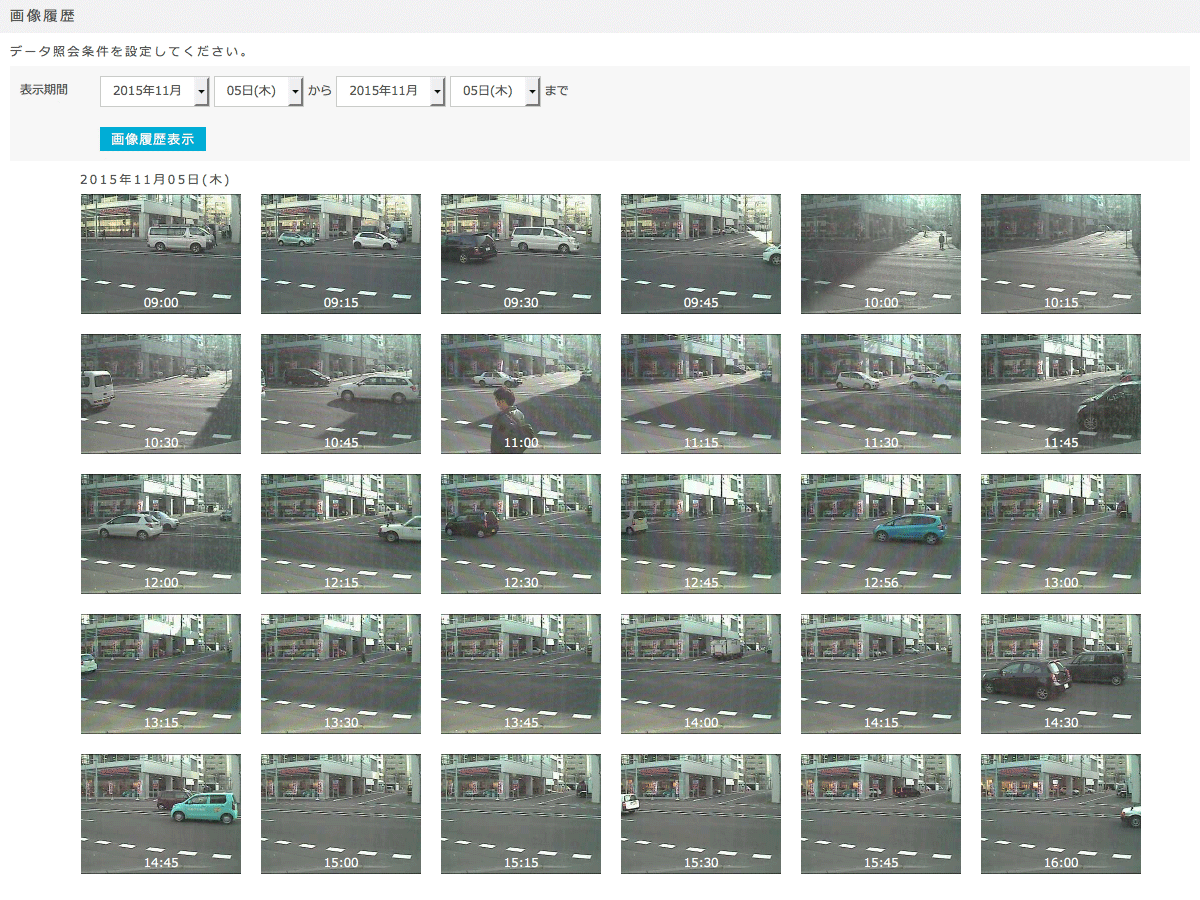

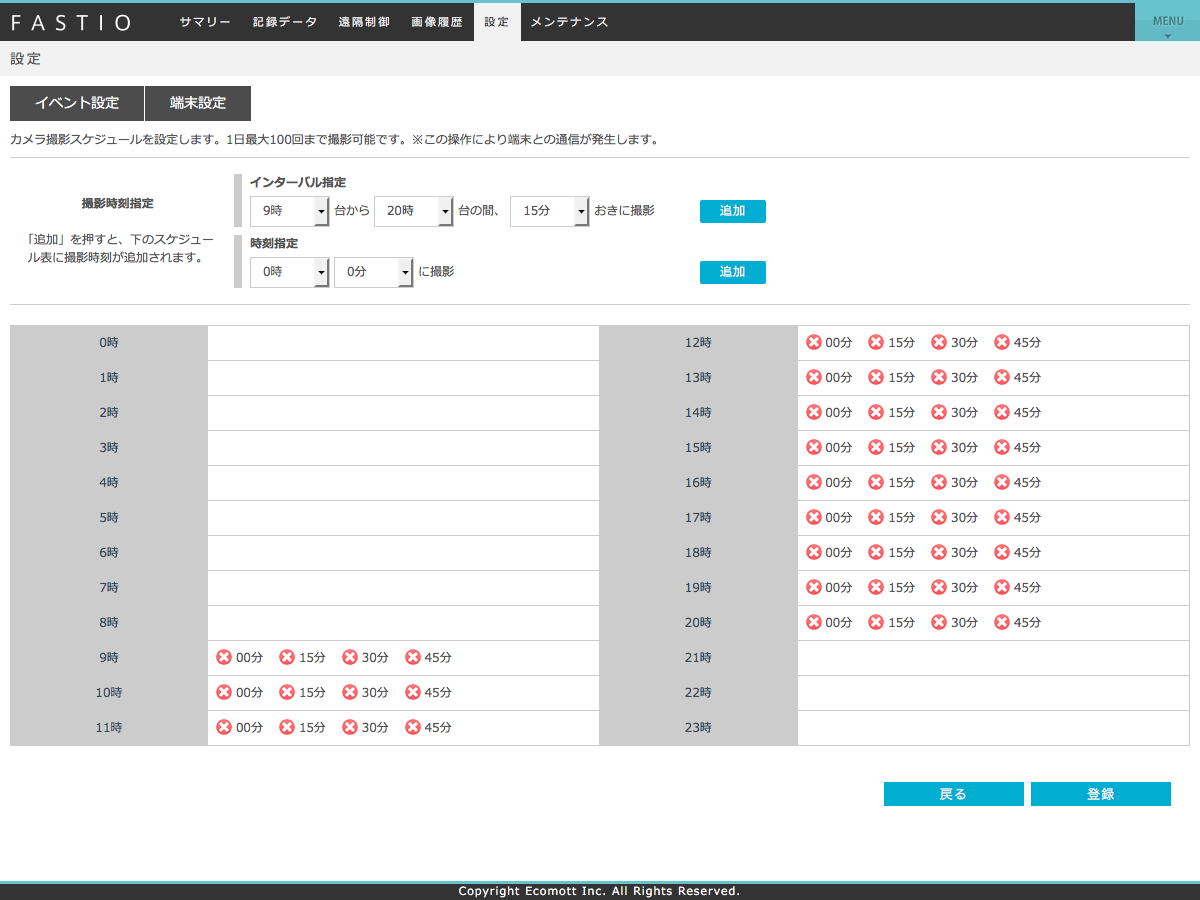

スケジュール撮影機能
(遠隔設定タイマーによる撮影)
緊急地震速報 + 接点出力連動機能
災害避難情報 + 接点出力連動機能
電源 電源電圧 DC 11 ~ 15V※本機では「省エネモード」を使用できません。
消費電流 通信時:約1.5A以下 待機時:約0.4A以下(接点入力全てON時) ※カメラ電源除く
環境条件 使用周囲温度 -20 ~ 50℃
使用周囲湿度 10 ~ 90% (結露なきこと)
使用環境 塵芥および大容量の電動機等の誘導ノイズが無いこと
外観 外形寸法 160(W) × 145(D) × 41.6(H) mm (突起部含まず)
質量 約700g

各製品は単体で販売していません。
弊社クラウドサービスと繋がるIoT機器としてサービス提供しています。
