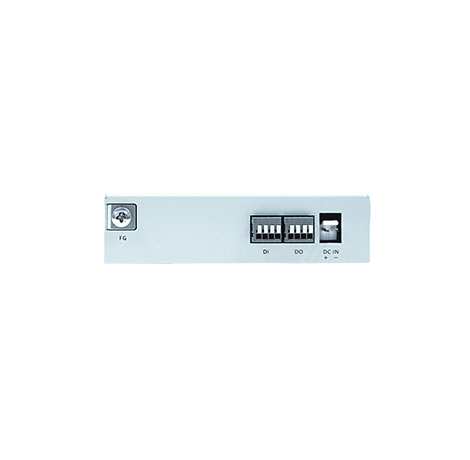

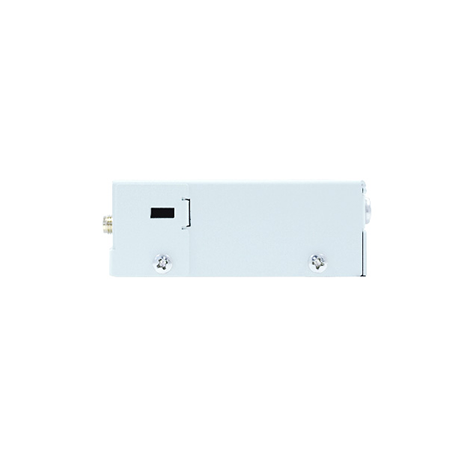

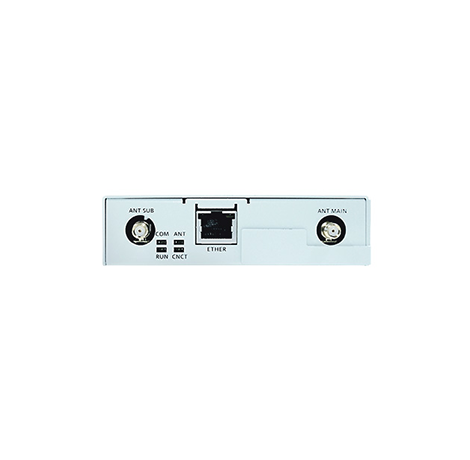

  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真
  • 製品写真

超低消費電力小型IoTゲートウェイデバイス「TSX-100」

小型で超低消費電力
多彩な機能を搭載

ソーラー電源等の小さな発電量でも動作可能なLAN ポート、接点入出力等を備えた小型通信装置です。NAT/NAPT、ポートフォワード、外部からの不正アクセスを防ぐパケットフィルターなどのルーター機能を持ち、コンパクトな筐体サイズは既存設備への追加が容易です。内蔵のLTE通信モジュールを介してクラウドと連携することにより、遠隔地から動画カメラ等の電源操作や収集したデータ(画像データ等)をクラウド管理できます。

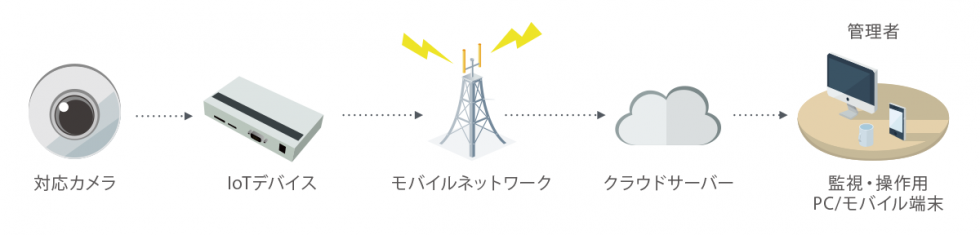

システム概要図
システム概要図
特長
  • 2つのキャリアのLTE通信に対応
    KDDIとNT TドコモのLTE通信に対応しております。お客様の用途や条件に応じて、最適な通信事業者をお選びいただけます。
  • 電圧監視機能搭載
    ソーラーバッテリーで稼働させることができるほか、バッテリーの電圧をモニタリングすることで、電圧値が一定以下に落ちると警報を出すことができます。
  • 活用の用途を広げる接点入出力
    接点入出力は、センサや外部装置の状態変化(ON/OFF)の検知や制御にご利用いただけます。消費電力が大きい他の外部装置の電源ON/OFF制御をリモートで行うことにより、システム全体の省電力化がリアルタイムで実現できます。
  • 既存設備への追加設置や組み込みが容易
    幅107mm×高さ28mm×奥行き74mmのコンパクトな筐体を実現し、設置スペースに制約のある既存設備への追加が容易となりました。また、接点入出力は端子台になっておりコネクタ不要で接続できます。
  • 超低消費電力でバッテリー駆動も可能
    待機時にメインCPUを停止し、消費電力の非常に小さいサブCPUが電源管理を制御することにより、待機時の消費電力を18mWに抑えました。
  • 広い温度範囲。-30℃~60℃を実現
    過酷な環境条件での使用にも耐える堅牢性を保持しているため、時間とコストのかかる遠隔地でのメンテナンス作業を軽減します。

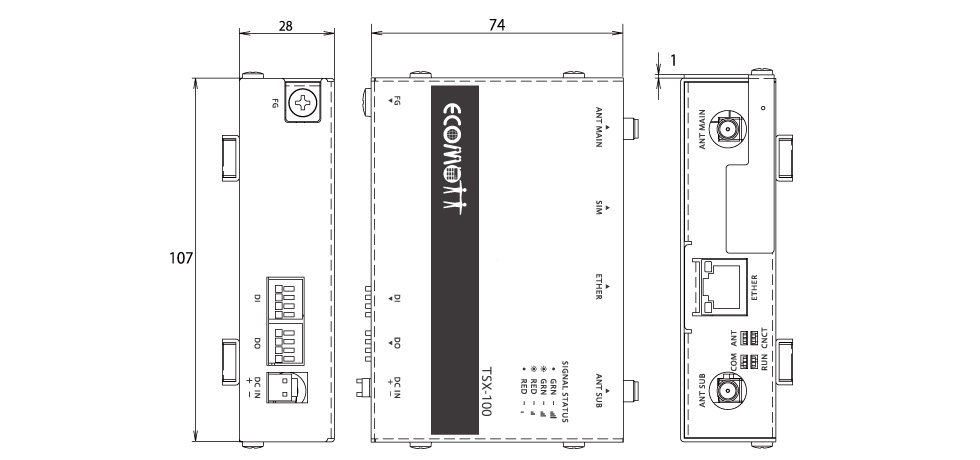

外形図
外形図
仕様
型式 TSX-100-KL TSX-100-NL
通信
インタフェース
Ethernet 10BASE-T/100BASE-TX × 1ポート
モバイル通信
モジュール
KDDI KYM12 LTE AM Telecom AMP520(docomo仕様)
無線通信モード
LTE Band18(800MHz帯)
無線通信モード
LTE:Band 1(2.1GHz帯)/Band 19(800MHz帯)/Band 21(1.5GHz帯)
3G(HSPA+):Band 1(2.1GHz帯)/Band 6/19(800MHz帯)
最大転送速度
下り 75Mbps/上り 25Mbps(理論最大値)
最大転送速度
LTE:下り 100Mbps/上り 50Mbps(理論最大値)
3G:下り 7.2Mbps/上り 5.76Mbps(理論最大値)
モバイル通信モジュール(型式:TSX-100-KL) KDDI KYM12 LTE
無線通信モード
LTE Band18(800MHz帯)
最大転送速度
下り 75Mbps/上り 25Mbps(理論最大値)
モバイル通信モジュール(型式:TSX-100-NL) AM Telecom AMP520(docomo仕様)
無線通信モード
LTE:Band 1(2.1GHz帯)/Band 19(800MHz帯)/Band 21(1.5GHz帯)
3G(HSPA+):Band 1(2.1GHz帯)/Band 6/19(800MHz帯)
最大転送速度
LTE:下り 100Mbps/上り 50Mbps(理論最大値)
3G:下り 7.2Mbps/上り 5.76Mbps(理論最大値)
アンテナ 2ポート
接点入力 2ポート
入力形式:無電圧接点入力
信号電圧:5V
出力電流:1mA(最小:0.88mA 最大:1.3mA)
絶縁方式:非絶縁
外部駆動方式:オープンコレクタ駆動、リレー駆動等
接点出力 2ポート
負荷電圧:26.4V(max)
負荷電流:100mA(max)
絶縁方式:フォトモスリレー
外観 外形寸法 107(W)×74(D)×28(H)mm(突起部含まず)
質量 約280g
電源 入力電源電圧 DC5-36V
消費電力(最大) 約3.1W
消費電力
(消電力モード時)
ローカル起動モード:18mW
リモート起動モード:0.28W
環境条件 本体動作条件 温度:-30℃〜60℃
湿度:10%~90%(結露なきこと)
